砂石料破碎机的特点及部分结构介绍

Date: 2019-12-11

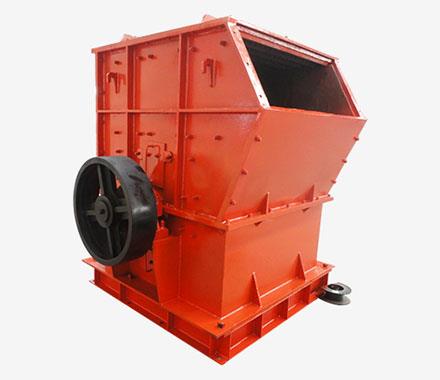

  通常用于破碎砂石料的破碎机是反击式破碎机,它的特点及结构介绍如下:
  一、特点:
  与颚破、圆锥破(传统)相比,该砂石料破碎机有显明特点:
  (1)破碎比大;(2)产品粒度呈立方体形状,可增加混凝土品质量;(3)选择性破碎,可获得较宽的产品粒度,通过结构设计也可获窄的产品粒度;(4)优良的过铁性能;(5)结构简单,维修方便,振动小,相对耗能低。

  二、部分结构介绍:

  1、转子体与板锤:

  砂石料破碎机是厚钢板、厚壁管、铸件焊接而成,加工后定位焊接(便于平衡),在与物料接触处焊上碳化钨等硬质合金耐受磨材料,转子重量大部分在外缘,增加了转子转动惯量,主轴与转子使用紧定胀套胀紧,无键联接,拆装方便,且具有过载保护作用。板锤都采用楔块固定,嵌装进转子体里,借助离心力作用,紧紧固定在转子上,同时安装容易,替换速度,板锤可调头使用,利用率高。

  2、机壳:

  给料导板都制成盲板,非栅格状,给料导板的倾角为35°~60°。而市场内设计一般不小于50,这是误区,应根据入料粒度大小和粘湿来定。P型、PFC型砂石破碎机给料导板就设计成35°。为了便于检查、替换易损件、清理机内积料,在机壳后、左、右都开有门孔。大都为启闭式机壳,用液压(手动、电动)启闭。手动的棘轮带动左右螺旋等逐渐淘汰。为了防止物料对机壳内壁的磨蚀,在机壳内壁上铺以衬板,衬板可通用化。

  3、传动装置:

  用三角带(PFQ型用窄V带)传动,大的砂石料破碎机用双电机驱动,不用液力偶合器缓冲电网。
